Produit

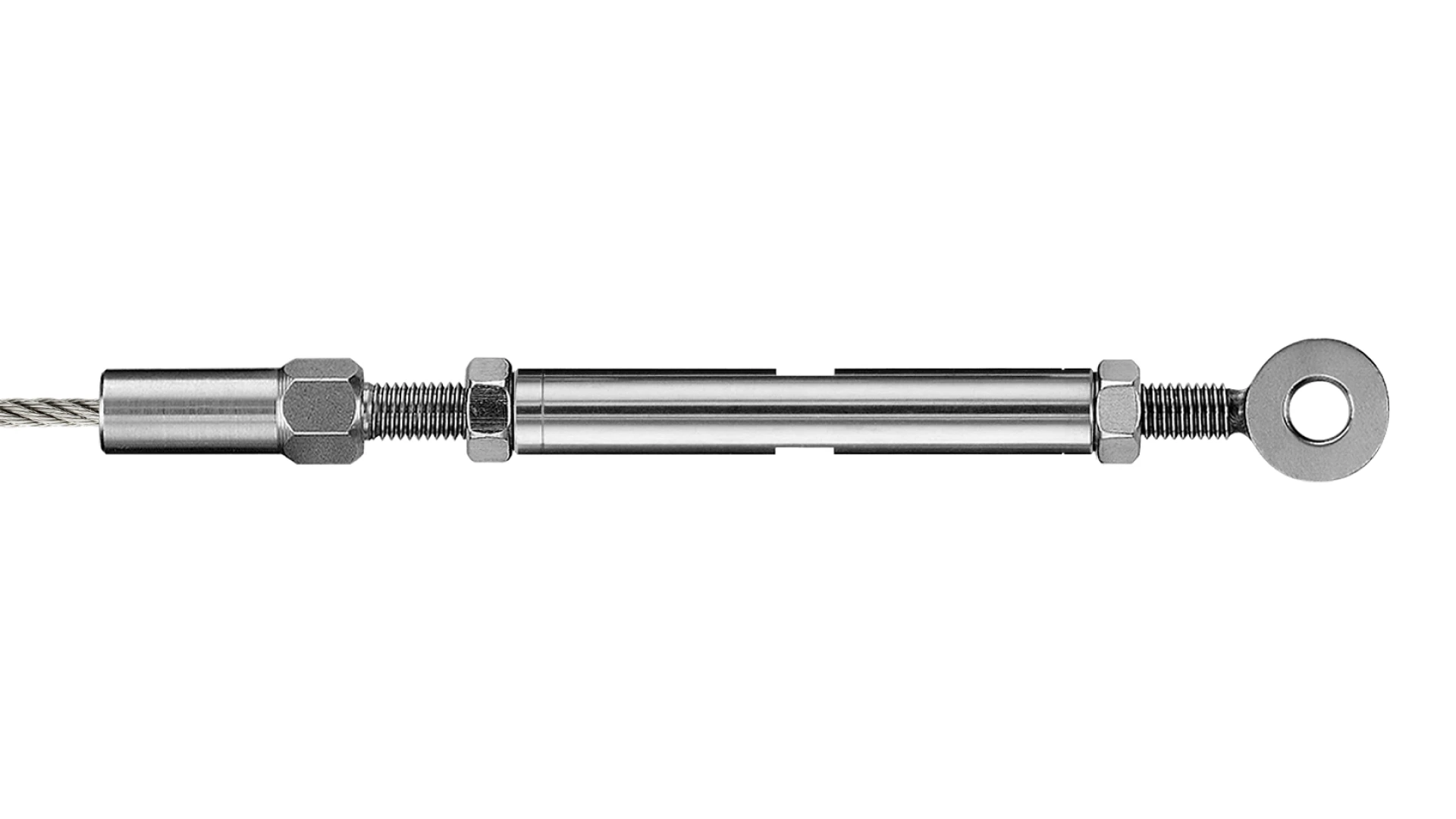

Douille de serrage avec œillet GreenGuide LT2 à monter sois-même
| No | ø | b1 | b2 | e | k | ø d1 | ø d2 | ø d3 | sw | F_Rd kN | F_rk kN | - | + | kg | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30911-0400-04 | 4 | 166 | 80 | 10 | 12 | 8.2 | 12 | 20 | 10 | 2.2 | 3.3 | 20 | 8 | 0,1440 | |||||||||||
Plus d'informations
Adapté au câble à torons ronds 10820-0400 et 10830-0400. Base de prix / Échelonnement des prix DXF download DWG download Ajouter à la liste de souhaits Supprimer de la liste de souhaits | |||||||||||||||||||||||||

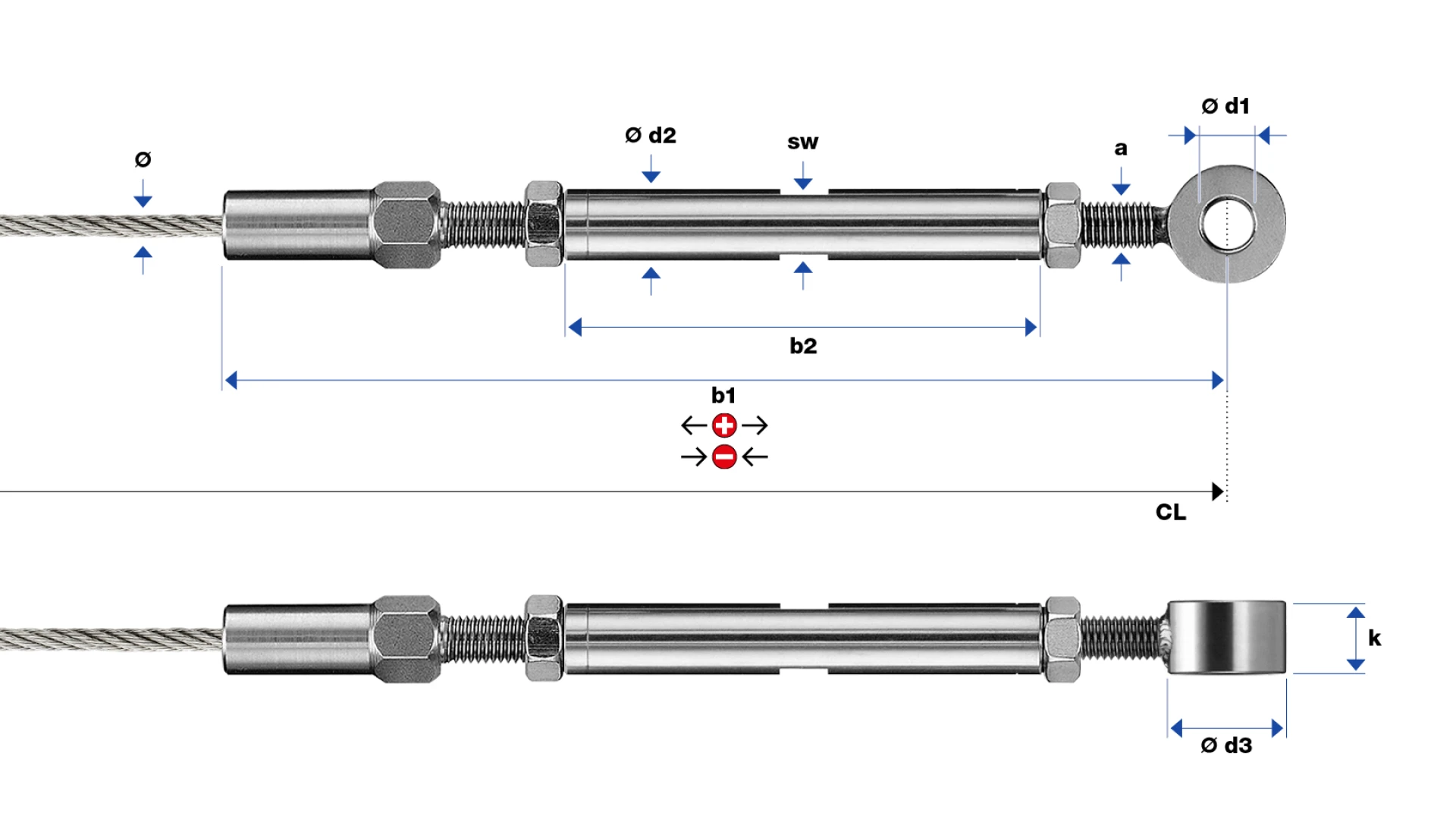

Inscription selon le dessin technique. Sous réserve de modifications techniques. Les indications figurant sur ce site Internet sont fournies sans garantie d'exhaustivité.
Pour les systèmes de végétalisation.
Compatible avec les entretoises GreenGuide 30919-0100-00 et 30919-0100-10.
La profondeur de vissage des filetages doit être d'au moins 1,5 × le diamètre du filetage.
(+) = allonger (desserrer)
(-) = raccourcir (serrer).
Le marquage sur la tige permet d'identifier le filetage pas à gauche.
L'utilisateur doit vérifier luis-même que le montage et le diamètre du câble sont corrects. Veuillez tenir compte des indications figurant dans les instructions de montage.
