Baar / Menzingen, Schweiz, 2025

Alte Lorzentobelbrücke

Jakob Rope Systems realisierte für die alte Lorzentobelbrücke eine Absturzsicherung mit Webnet-Strukturen aus Edelstahl. Der Projektauftrag beinhaltete Engineering, Konfektion und Montage der vertikalen Netzsysteme. So entstand eine dezente Sicherheitslösung, die den historischen Charakter der Brücke erhält.

Ausgangslage und Konzept

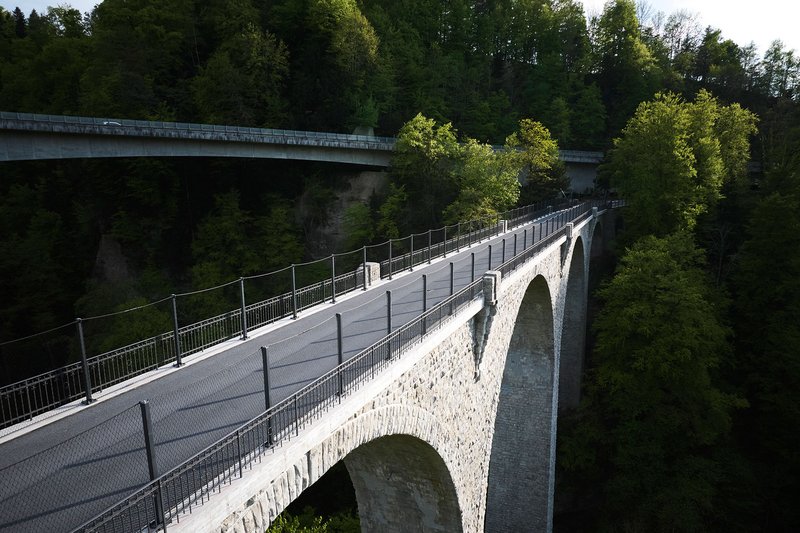

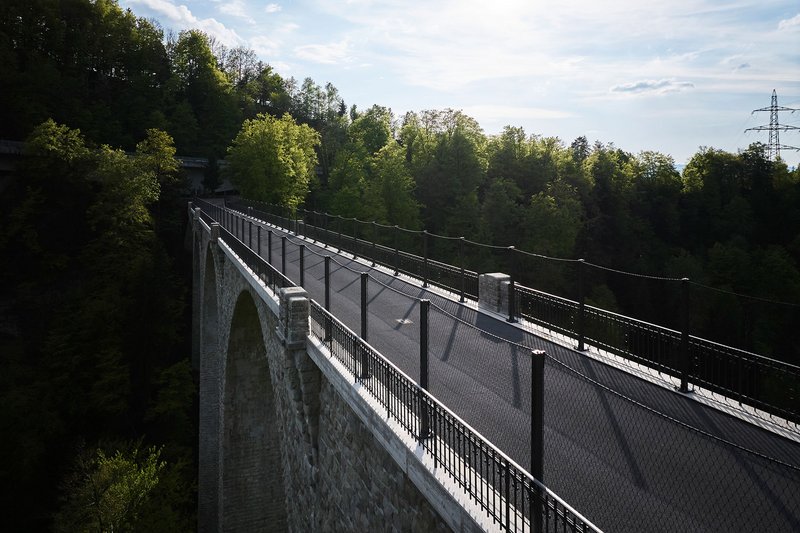

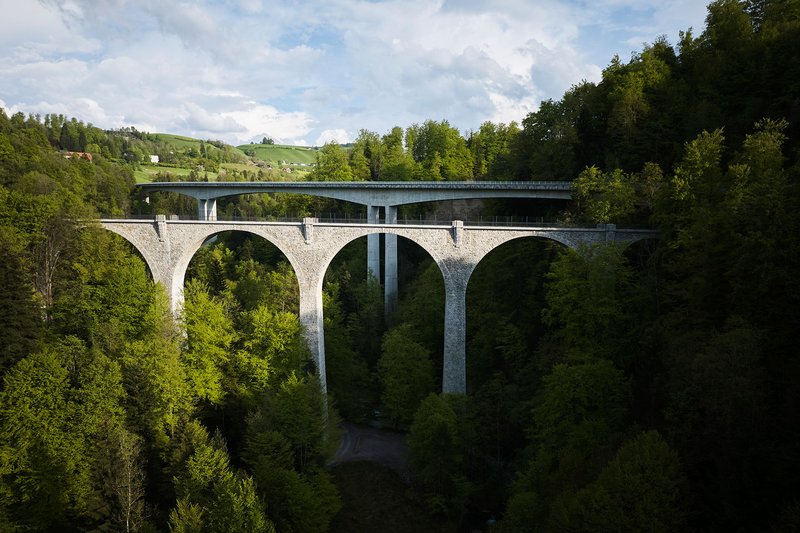

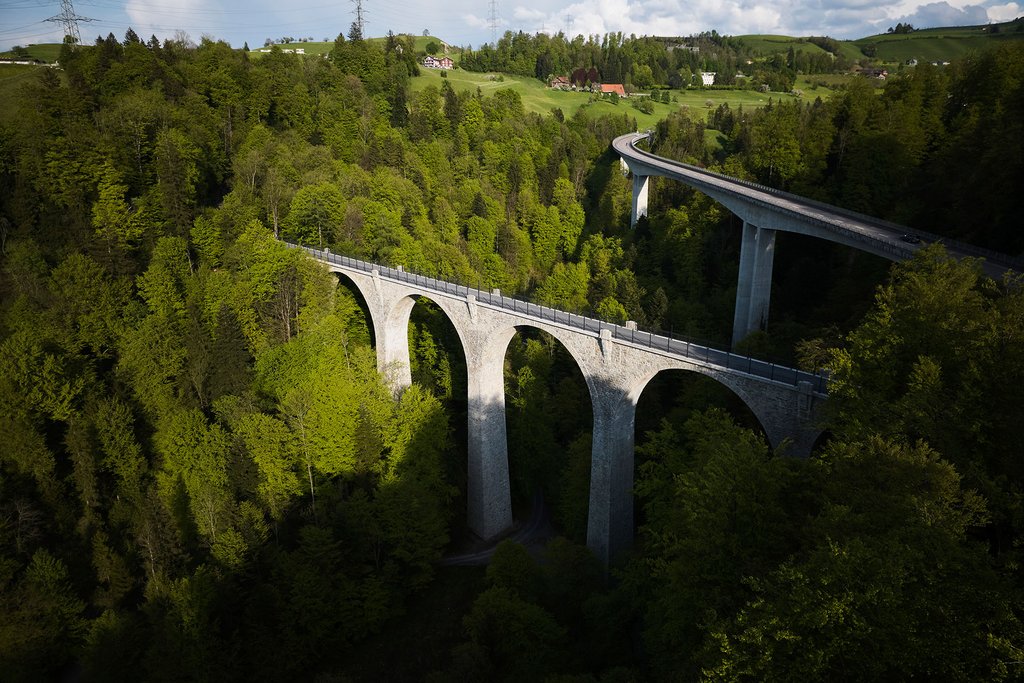

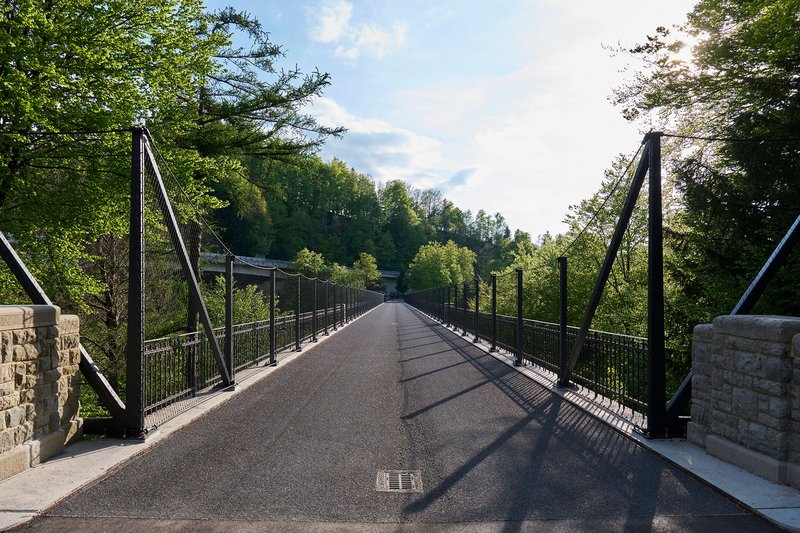

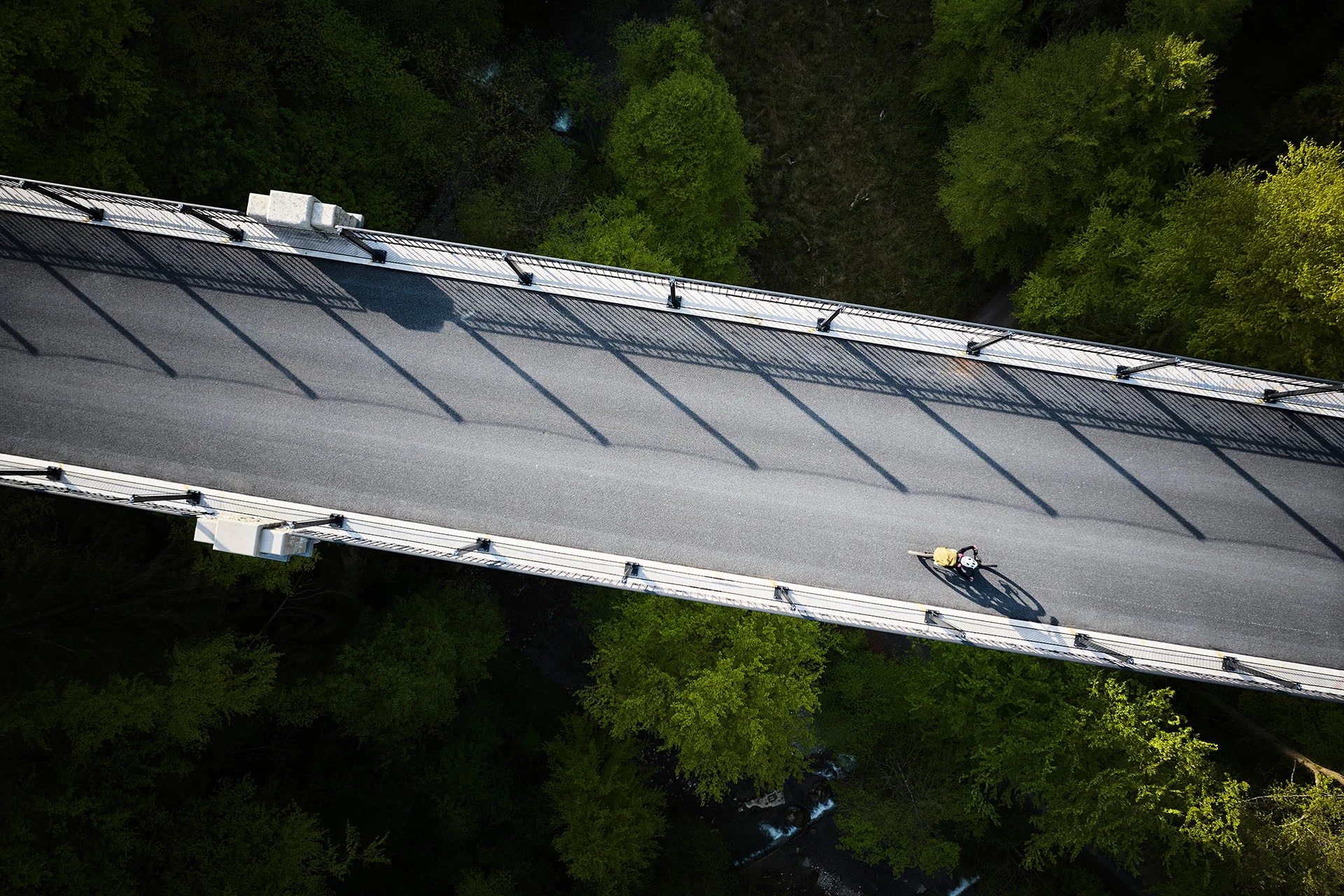

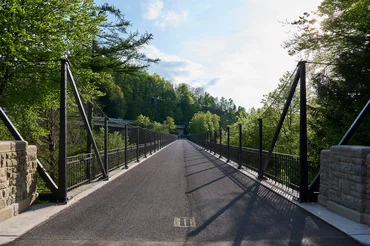

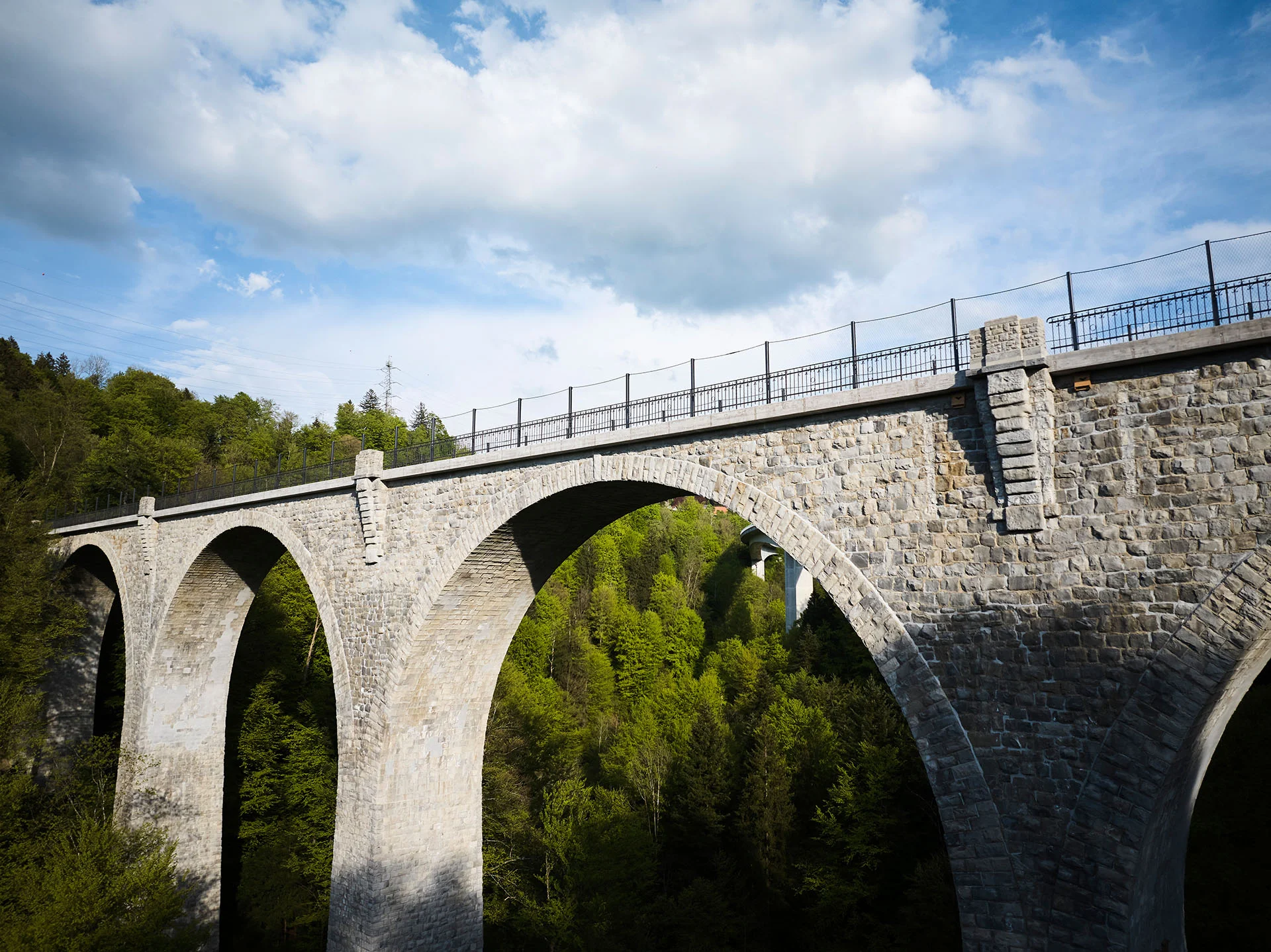

Die alte Lorzentobelbrücke ist eine 112-jährige Natursteinbogenbrücke im Kanton Zug. Das Bogenviadukt (Zweite Tobelbrücke) wird von Fussgängern und Velofahrern benutzt und dient der forstwirtschaftlichen Erschliessung der angrenzenden Waldflächen. Es überquert die tief eingeschnittene Schlucht der Lorze, das Lorzentobel. Bis Mai 2025 wurde die historische Brücke mit finanzieller Beteiligung des Bundes instandgesetzt.

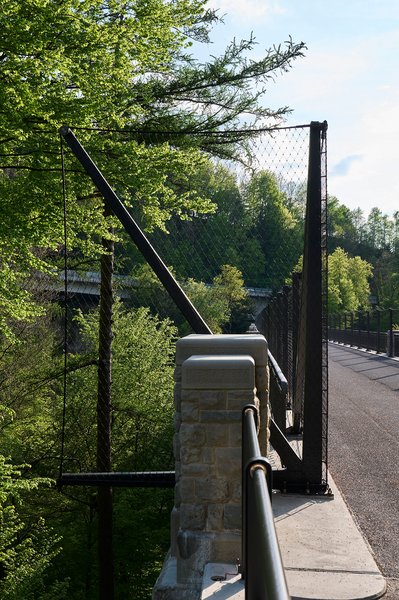

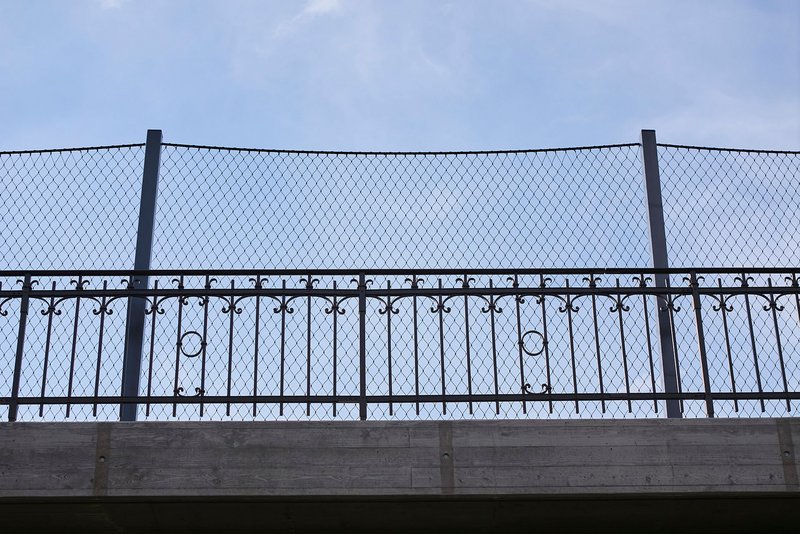

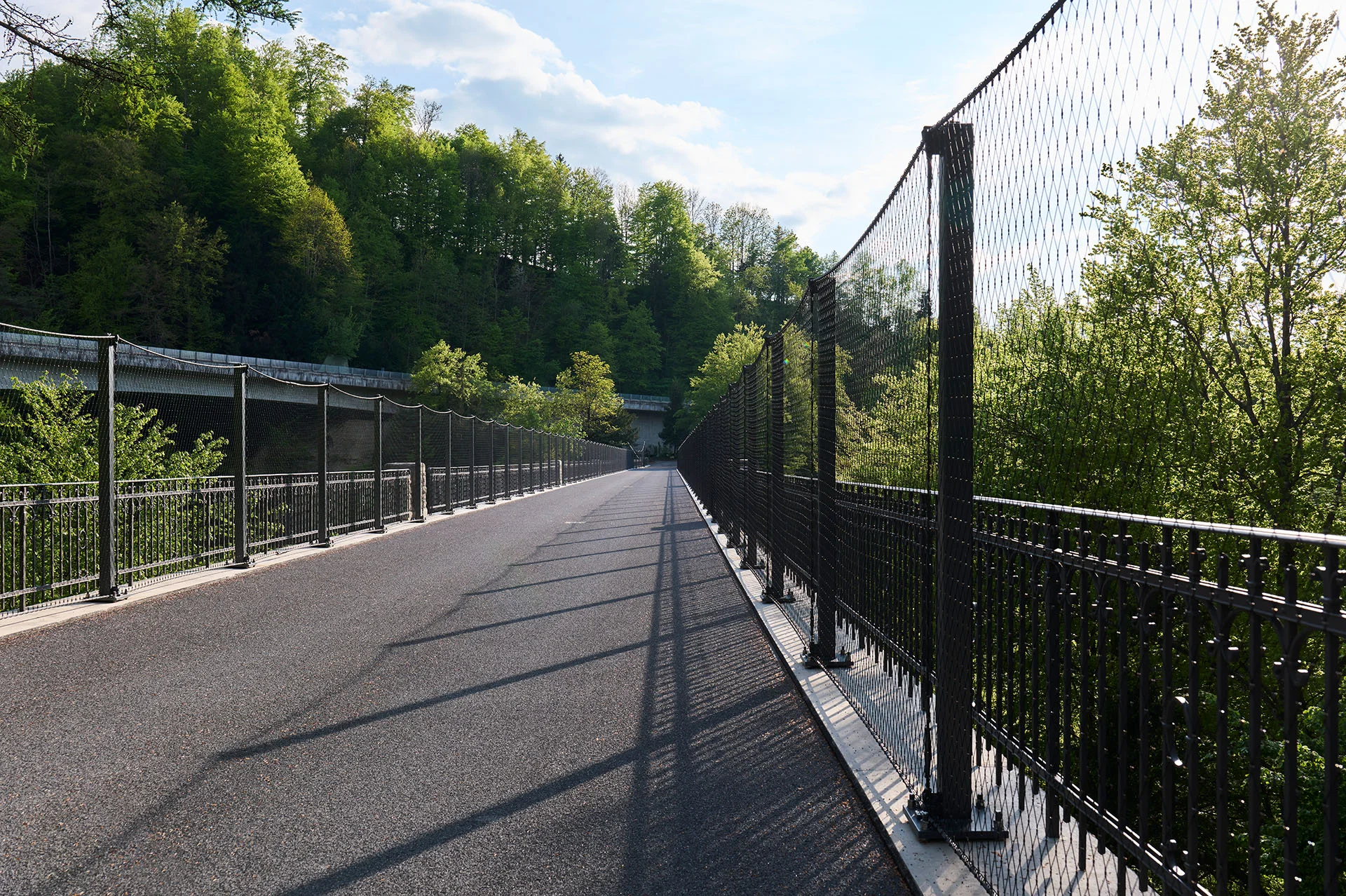

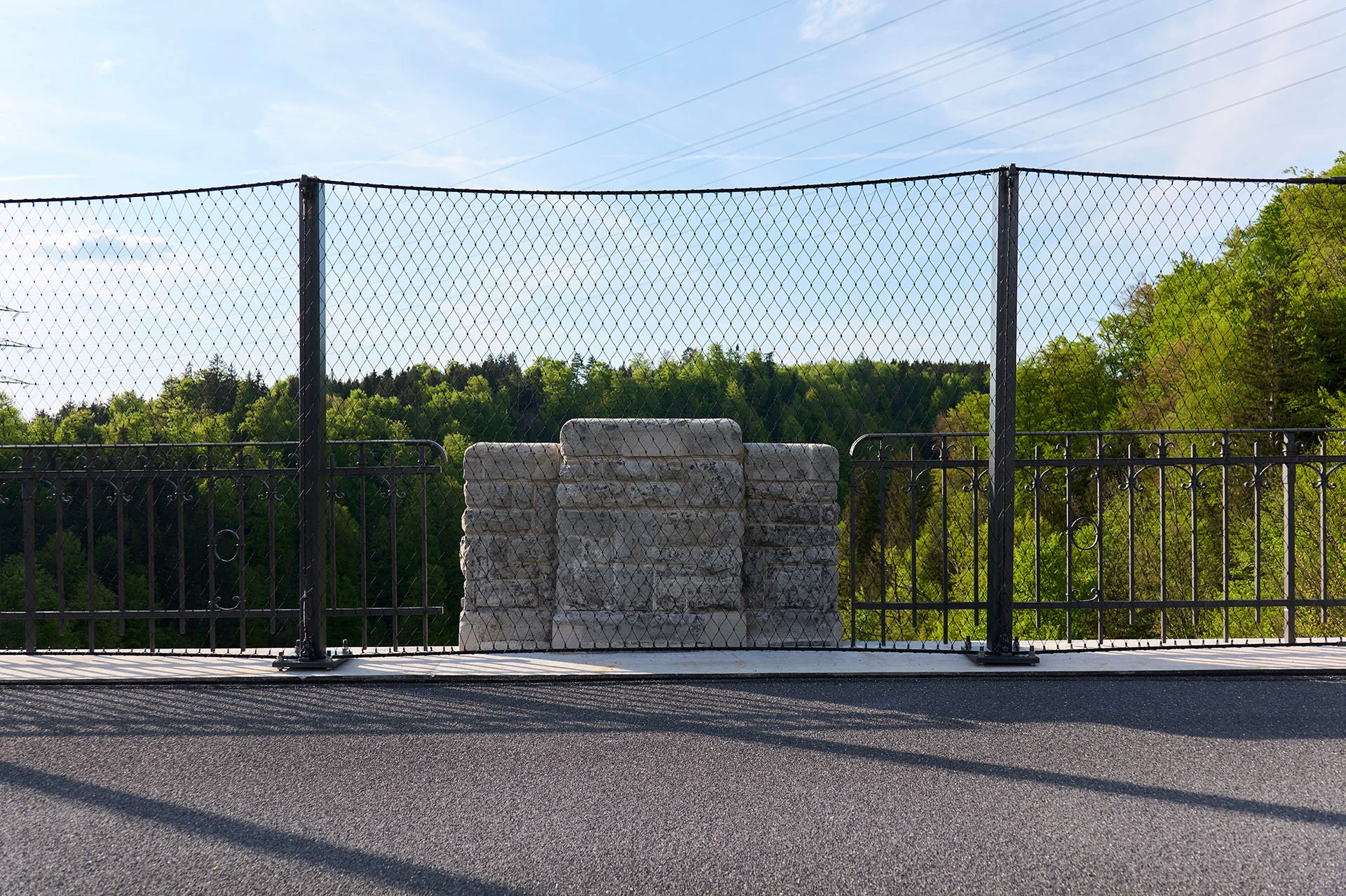

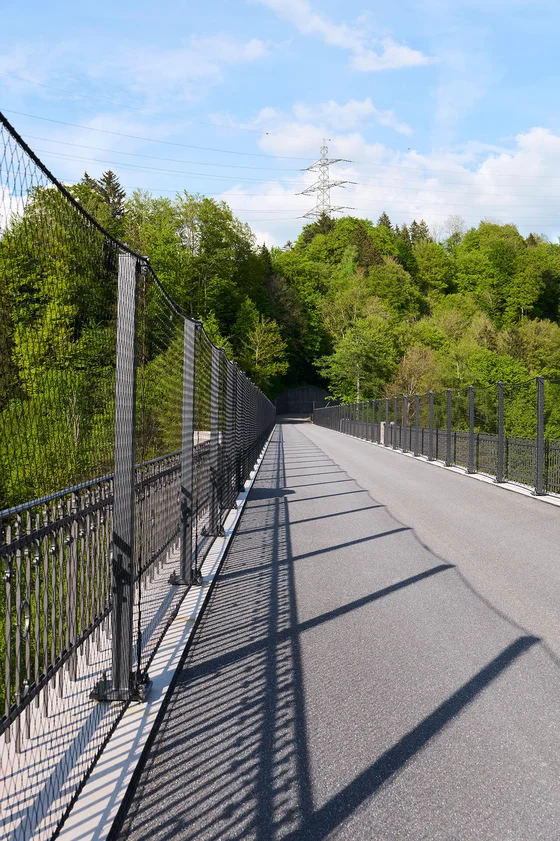

Jakob Rope Systems entwickelte im Rahmen der Sanierung eine passive Sicherungslösung mit vertikalen Webnet-Strukturen aus Edelstahlseilen. Die transparente Netzstruktur gewährleistet Sicherheit bei gleichzeitig sehr geringer visueller Wirkung auf das historische Bauwerk.

Planung und Umsetzung

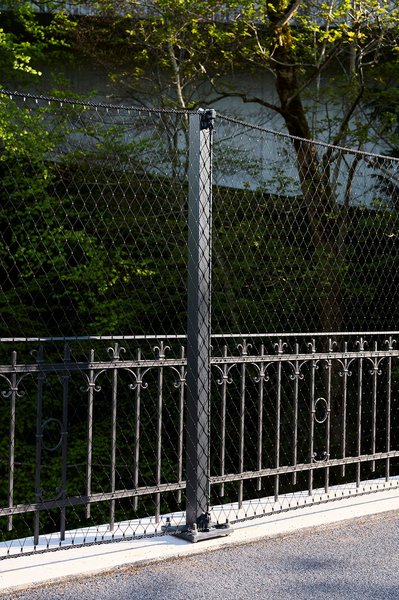

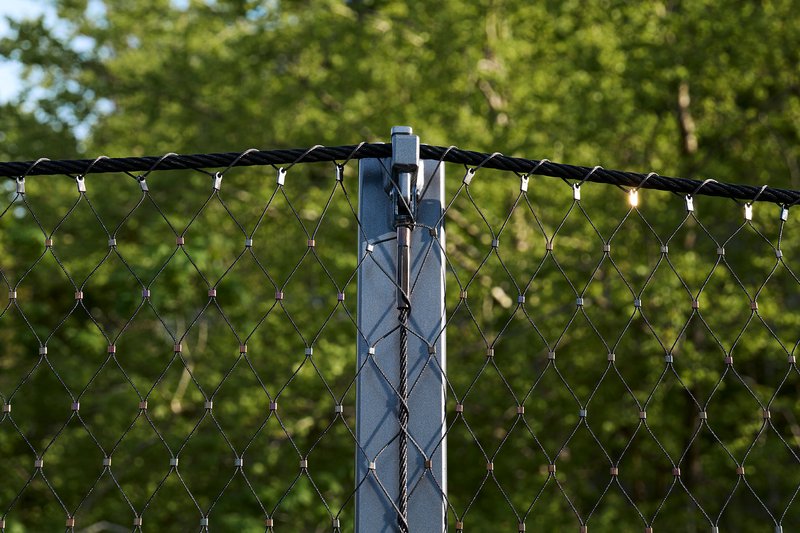

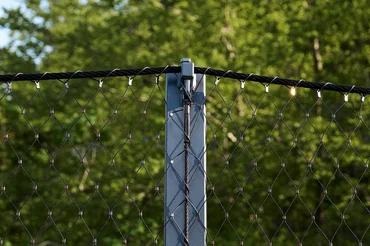

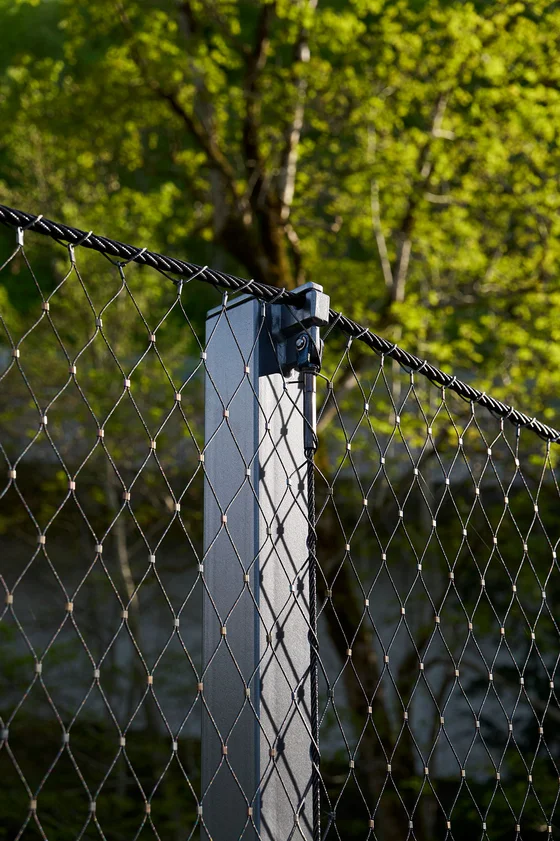

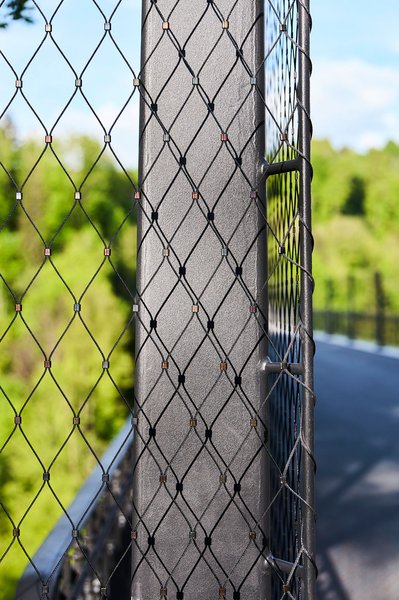

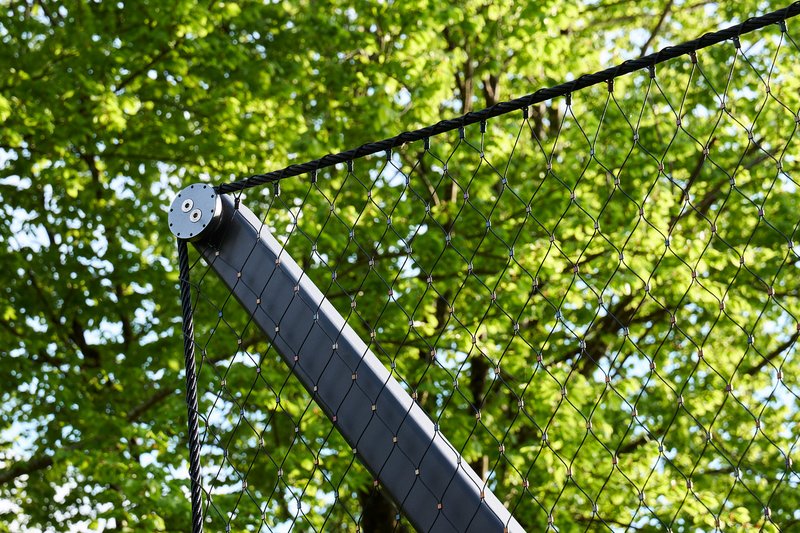

Jakob Rope Systems übernahm das Engineering sowie die Bemessung der vertikalen Netz- und Seilstrukturen. Zum Einsatz kamen Webnet-Elemente mit 2 Millimeter Seildurchmesser und 70 Millimeter Maschenweite sowie spektral gefärbte Randseile (16 Millimeter Seildurchmesser).

Die gesamte Sicherungsfläche von 856 Quadratmetern wurde in 110 konfektionierte Einzelnetzsegmente unterteilt und werkseitig passgenau gefertigt. Die Montage der vertikalen Webnet-Sicherung erfolgte im Januar und Februar 2025 vor Ort und ermöglichte eine effiziente Umsetzung bei möglichst minimalem Eingriff in die bestehende Bausubstanz.
